1. כשעורכים בדיקה כלשהי, הדבר הראשון שעלינו להבין הוא מהי הבדיקה? בואו נראה מהי פריקה אלקטרוסטטית?
פריקה אלקטרוסטטית, המקוצרת בדרך כלל כ-ESD, מתייחסת להעברת מטענים אלקטרוסטטיים בין שני עצמים בעלי פוטנציאל אלקטרוסטטי שונה עקב מגע ישיר או השראת שדה אלקטרוסטטי. לאחר שהאנרגיה של השדה האלקטרוסטטי מגיעה לרמה מסוימת, תופעת הפריקה דרך המדיום היא פריקה אלקטרוסטטית.
תופעות של פריקה סטטית נפוצה בחיי היומיום: בעונות יבשות כמו חורף, כאשר אנו מכבים את האורות ומורידים בגדים לשינה בלילה, אנו שומעים לעיתים קרובות קולות פצפוצים ולעיתים אנו אף יכולים לראות ניצוצות קטנים. נגיעה בטעות באצבע של מישהו אחר או נגיעה בידית מתכת בעת פתיחת דלת, תרגיש חשמלי.
יש חשמל סטטי בעת נגיעה בידית הדלת
2. לאחר שהבנו את האמור לעיל, בואו נראה מדוע עלינו לבצע אבדיקת ESD (פריקה אלקטרוסטטית).?
פריקה אלקטרוסטטית עלולה לגרום לשינויים בשדות החשמליים והמגנטיים, להוביל לתקלות בציוד, וכן עלולה לגרום נזק להתקני מוליכים למחצה באמצעות חילופי אנרגיה. לכן, הבדיקה שואפת לזהות את חסינות הפריקה האלקטרוסטטית של EUT על ידי הדמיית פריקת המפעיל או האובייקט במגע עם EUT.

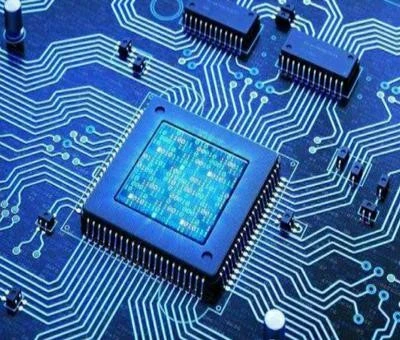

מוליך למחצה טיפוסי
ייתכן שחלק מהחברים לא מבינים לגמרי את החסינות.
חסינות מתייחסת ליכולת של מכשיר, ציוד או מערכת שעדיין יכולים לפעול מבלי לפגוע בביצועים כאשר הם מתמודדים עם הפרעות אלקטרומגנטיות. לדוגמה, כאשר הטלפון הנייד סובל מאלקטרוסטטי, עדיין הוא יכול להמשיך לבצע שיחות, לשלוח הודעות, לגלוש באינטרנט ופונקציות רגילות אחרות, אז אנו יכולים לומר שלטלפון הנייד יש חסינות טובה בפני אלקטרוסטטית. להיפך, אם לטלפון אין אות או חריגות תפקודיות אחרות לאחר שנחשף לאלקטרוסטטי, אנו יכולים לשפוט שהחסינות האלקטרוסטטית של הטלפון אינה מתאימה.
3. לאחר הבנת מטרת בדיקת ESD, כיצד אנו מבצעים את הבדיקה?
ניקח ציוד רפואי כדוגמה. קיים תקן מקביל YY0505 בתעשייה, המפרט כיצד עלינו לערוך ניסויים, איזה ציוד נדרש לניסוי, עבודת ההכנה לפני הניסוי, שלבי הניסוי והתוכן שיש לכלול בדוח הניסוי. במילים אחרות, יש לנו תקן לעיון. בדיקת הפריקה האלקטרוסטטית בבדיקת EMC (תאימות אלקטרומגנטית) של מכשירים רפואיים מבוססת בעיקר על YY0505 ו-GB17626.2.
4. לאיזה ציוד נדרשeבדיקת פריקה אלקטרוסטטית?
סימולטור ESD
שולחן מבודד
HCP & VCP
GRP (מישור התייחסות קרקע)
טבלת ESD
אתר בדיקה וציוד
5. סביבת ניסוי של פריקה אלקטרוסטטית
תנאי האקלים במעבדה וסביבת ההתייחסות האלקטרומגנטית: תנאי האקלים צריכים לעמוד בטווח הלחץ האטמוספרי של 86kpa עד 106kpa, טמפרטורת הסביבה של 15 מעלות עד 35 מעלות ובלחות יחסית של 30% עד 60%. הסביבה האלקטרומגנטית אמורה להיות מסוגלת להבטיח את הפעולה הרגילה של ציוד ה-EUT מבלי להשפיע על תוצאות הבדיקה. (אין כיום הסכמה בענף כיצד לקבוע אם זה משפיע על כך. לדעתי, אם הסביבה האלקטרומגנטית נמצאת במצב מבוקר, נוכל לראות אותה כבלתי מושפעת. למשל, אם אין מרכז שידור רדיו, כל אחד לציוד יש אישור EMC מהמפעל.)
מצב הטמפרטורה והלחות
6. תוצאת בדיקת ESD, תוצאות ההערכה מחולקות לארבע הקטגוריות הבאות.
- ביצועים תקינים בהיקף הטכני שצוין על ידי היצרן או המשתמש.
- התפקוד או הביצועים מופחתים זמנית, אך ה-EUT יכול להתאושש בעצמו לאחר הפסקת ההטרדה, ללא צורך בהתערבות המפעיל.
- אובדן זמני של תפקוד או ביצועים, אך דורש התערבות מפעיל כדי לחזור לשגרה.
- הפחתה או אובדן של פונקציה שאינה יכולה לחזור למצב רגיל עקב נזק לחומרה או תוכנה או אובדן נתונים.
מכיוון שהציוד הוא ציוד תומך שלא בחיים, התוצאות של שני הפריטים הראשונים מקובלים והשאר הפריטים אינם מקובלים. כלומר, אם התוצאות הן שני הפריטים הראשונים, אז נחשב כשיר, אחרת אינו כשיר.
